На объекте с котельной мощностью 2,2 МВт выполнялось ежемесячное техническое обслуживание газовых горелок. Задача таких работ — не «лечить поломку», а вовремя подтвердить безопасность (герметичность, работа защит) и не допустить скрытых причин остановов: загрязнение узлов горелки, дрейф настроек газ/воздух и ухудшение розжига.

Данные по выезду: 12.05.2026; локация — Одинцовский район; оборудование — котельная 2,2 МВт, газовые горелки; исполнители — Жир Геннадий, Горох Дмитрий, Подзиракин Андрей; мастер/оформление — Офис.

Исходная ситуация

Работа выполнялась в рамках регламентного ежемесячного ТО газовых горелок. Для котельной такого класса критично поддерживать повторяемость розжига, устойчивость факела и корректную работу цепей безопасности: даже небольшие отклонения по герметичности, воздушному тракту или датчикам пламени могут приводить к блокировкам и вынужденным простоям.

В предоставленном описании нет указаний на конкретную аварийную неисправность или жалобу от персонала. Поэтому материал ниже — редакционный разбор типовой логики и фактического перечня операций, которые выполняются при обслуживании горелок и газовой рампы, чтобы исключить наиболее вероятные причины отказов.

Симптомы неисправности

  • Плановое ежемесячное ТО как повод для углублённой проверки узлов, которые со временем загрязняются и требуют регулировок.
  • Необходимость подтверждения герметичности корпуса горелки и газовых соединений (контроль прибором/мыльным раствором).
  • Контроль устойчивости розжига и факела на разных нагрузках, а также корректности отключения при потере пламени.

Первичная диагностика

Первичная диагностика в рамках ТО строится от базовой безопасности к качеству горения: сначала исключают утечки и проблемы с электрикой/автоматикой, затем проверяют розжиг и контроль пламени, после чего переходят к механической части (вентилятор, воздушный тракт, элементы смесеобразования) и к настройке газ/воздух по анализу дымовых газов.

Логика поиска неисправности

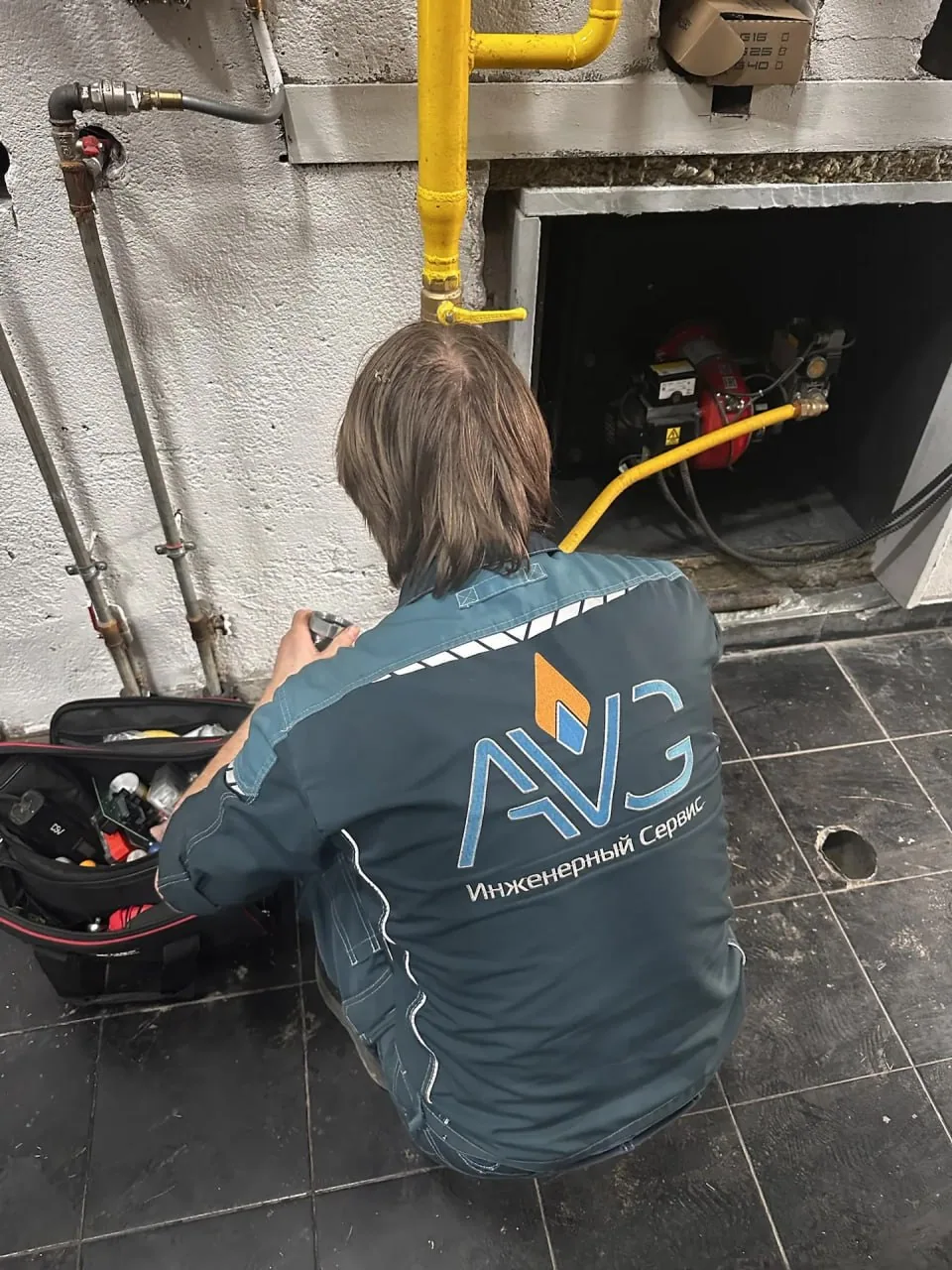

  1. Внешний осмотр горелочного устройства: крепление к котлу, состояние жаровой трубы и переходной пластины.
  2. Проверка герметичности корпуса горелки, фланцев, смотровых люков и газовых соединений.
  3. Обследование электродвигателя вентилятора по шуму, вибрации, нагреву; контроль состояния рабочего колеса.
  4. Проверка системы розжига: электроды, расстояния, изоляция проводов, трансформатор розжига, устойчивость факела при старте.
  5. Проверка датчика наличия пламени (фото/ионизационный): устойчивость контроля и корректное отключение при потере факела.
  6. Контроль автоматики и защит: блокировки по пламени, давлению газа, тяге/разрежению, перегреву и параметрам по общекотловой автоматике.
  7. Проверка силовых и контрольных кабелей, клеммных соединений и качества контактов.
  8. Проверка газовой линии до горелки (газовая рампа): арматура, фильтры, ПСК/ПЗК, электромагнитные клапаны, регуляторы давления.
  9. Оценка качества горения на разных нагрузках анализатором дымовых газов и настройка соотношения газ/воздух для стабильного факела и минимального CO.

Что именно обнаружили внутри

В отчётном описании мастера приведён регламент и перечень выполненных операций (осмотры, проверки, разборка/чистка, контроль и регулировки), но не зафиксированы конкретные дефекты или измеренные значения. Поэтому корректно говорить о проведённом профилактическом обслуживании, направленном на предупреждение типовых причин сбоев — утечек, нестабильного розжига, ухудшения смесеобразования и накопления отложений на элементах горелки.

Узлы, поражённые загрязнением

  • Головка горелки и смесительные устройства — по регламенту разбираются/очищаются от нагара, пыли и отложений, поскольку загрязнение влияет на формирование факела.
  • Сопло/форсунка — контролируется положение и выполняется регулировка по паспортным данным (вылет, центровка, ориентация); загрязнение и смещение повышают риск нестабильного розжига.
  • Лопатки вентилятора и воздушный тракт — проверяются на загрязнение и состояние рабочего колеса; отложения меняют расход воздуха и балансировку.
  • Жаровая (горелочная) труба — осматривается и при необходимости чистится; отложения ухудшают теплопередачу и стабильность горения.
  • Фильтры по газу (и по жидкому топливу при наличии) — разбираются/очищаются по перепаду давления и состоянию, чтобы исключить голодание горелки по топливу.

Для котельной 2,2 МВт критичны даже «мелкие» отклонения: подсосы воздуха, изменение настроек газ/воздух, загрязнение вентилятора или ослабление контроля пламени чаще всего проявляются не сразу, а через повторяющиеся блокировки, рост CO в продуктах сгорания или нестабильный розжиг. Регламентное обслуживание снижает вероятность таких сценариев, но не заменяет обязательного соблюдения требований по эксплуатации и допуску персонала.

Что было сделано

Выполнено ежемесячное техническое обслуживание газовых горелок с проверкой газовой рампы, автоматики безопасности и настройкой горения по анализу дымовых газов.

Выполненные работы

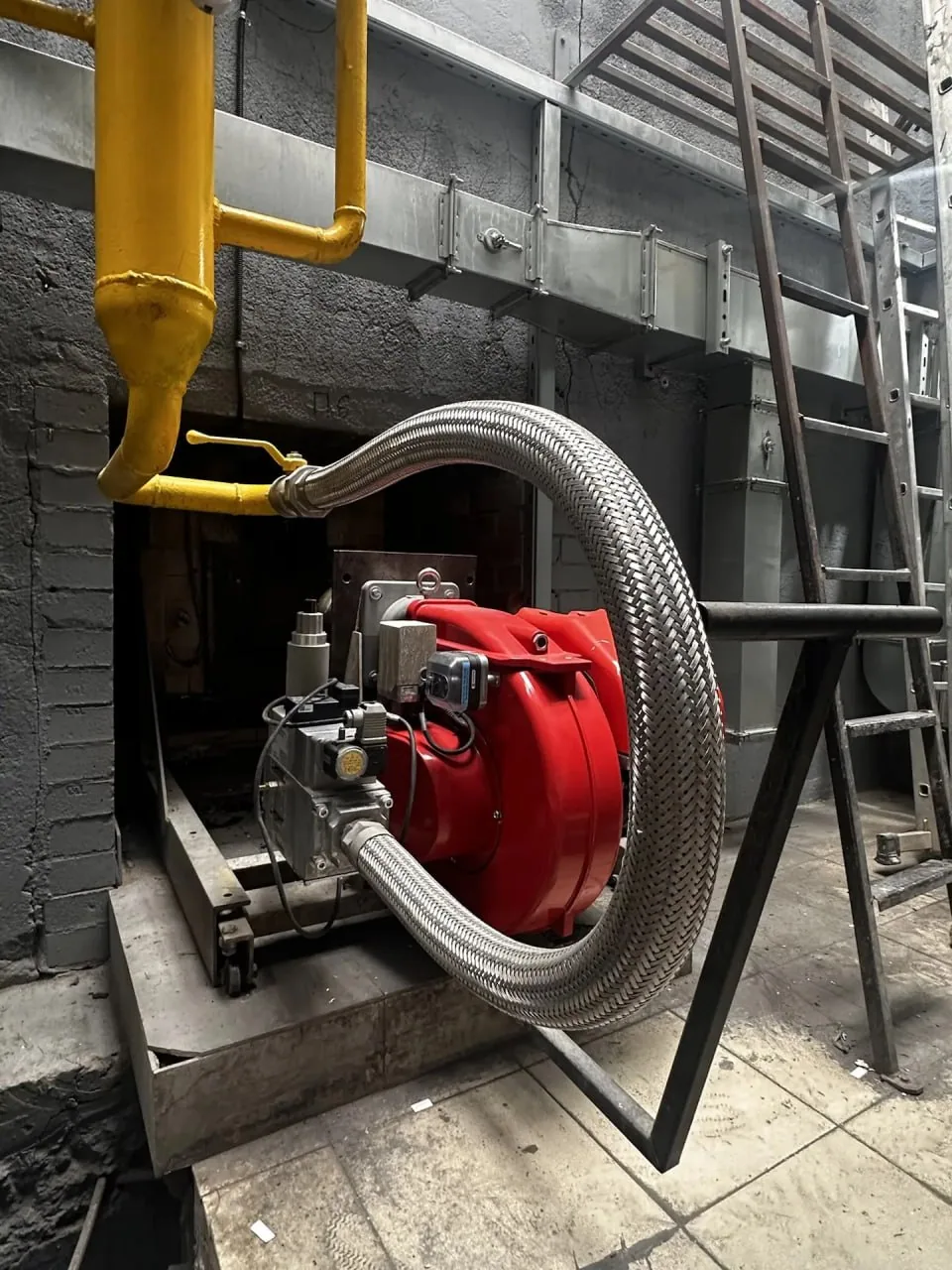

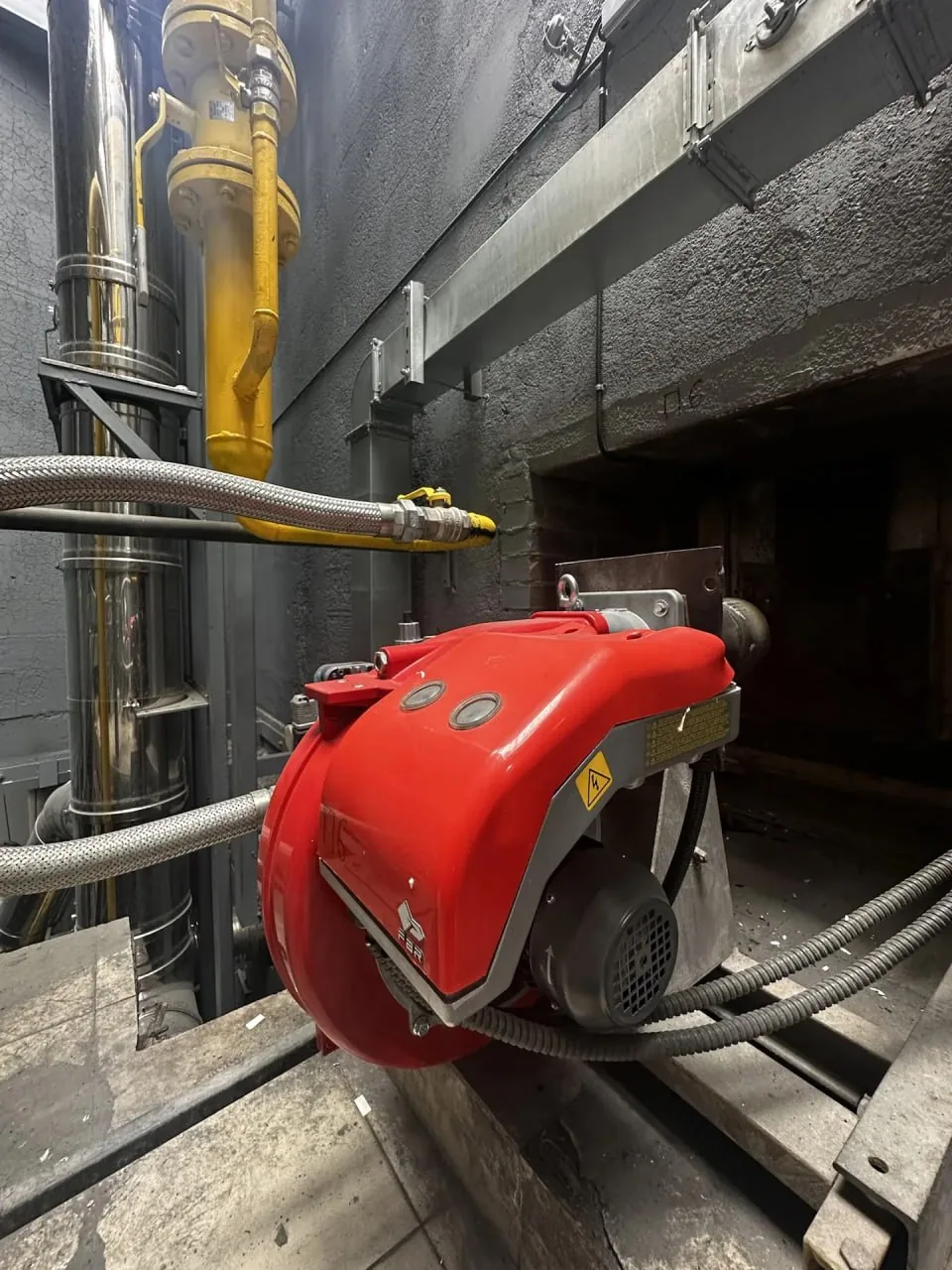

  • Внешний осмотр горелочного устройства, проверка крепления к котлу, состояния жаровой трубы и переходной пластины.
  • Проверка герметичности корпуса горелки, фланцев, смотровых люков, газовых соединений (контроль прибором/мыльным раствором).
  • Обследование электродвигателя вентилятора по шуму, вибрации и нагреву; проверка рабочего колеса.
  • Проверка работы системы розжига: электроды, зазоры/расстояния, устойчивость факела, трансформатор розжига, состояние изоляции проводов зажигания.
  • Проверка датчика наличия пламени (фото/ионизационный): устойчивость контроля, отключение при потере факела; замена элементов безопасности при необходимости (по регламенту).
  • Полная или частичная разборка горелки и чистка деталей от нагара, пыли и отложений (головка горелки, смесительные устройства, сопло/форсунка, лопатки вентилятора).
  • Проверка положения и регулировка сопла/форсунки в соответствии с паспортными данными (вылет, центровка, ориентация).
  • Проверка состояния жаровой трубы, при необходимости чистка и ремонт/замена (в составе регламента).
  • Проверка состояния фильтров по газу (и по жидкому топливу при наличии), разборка и очистка.
  • Проверка давления топлива на входе в горелку; регулировка при необходимости.

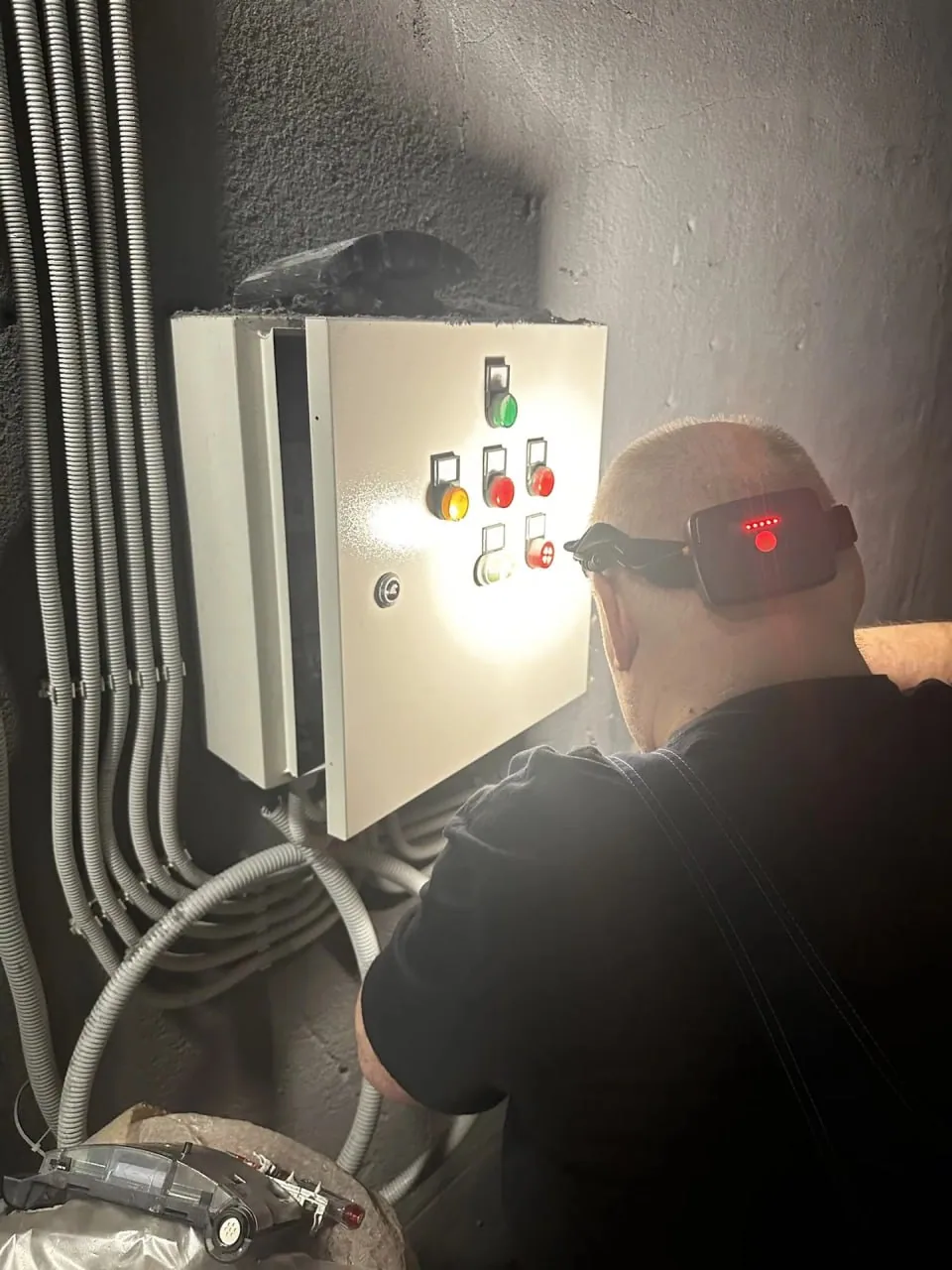

  • Контроль программных параметров контроллера горелки, проверка алгоритма розжига, переключения ступеней/модуляции и аварийных блокировок; корректировка параметров при необходимости (времена продувок, задержки, уставки).
  • Проверка срабатывания защит: по отсутствию пламени, по минимальному/максимальному давлению газа, по тяге/разрежению, по перегреву и параметрам общекотловой автоматики.
  • Проверка состояния изоляции силовых и контрольных кабелей, качества контактов клеммной базы.

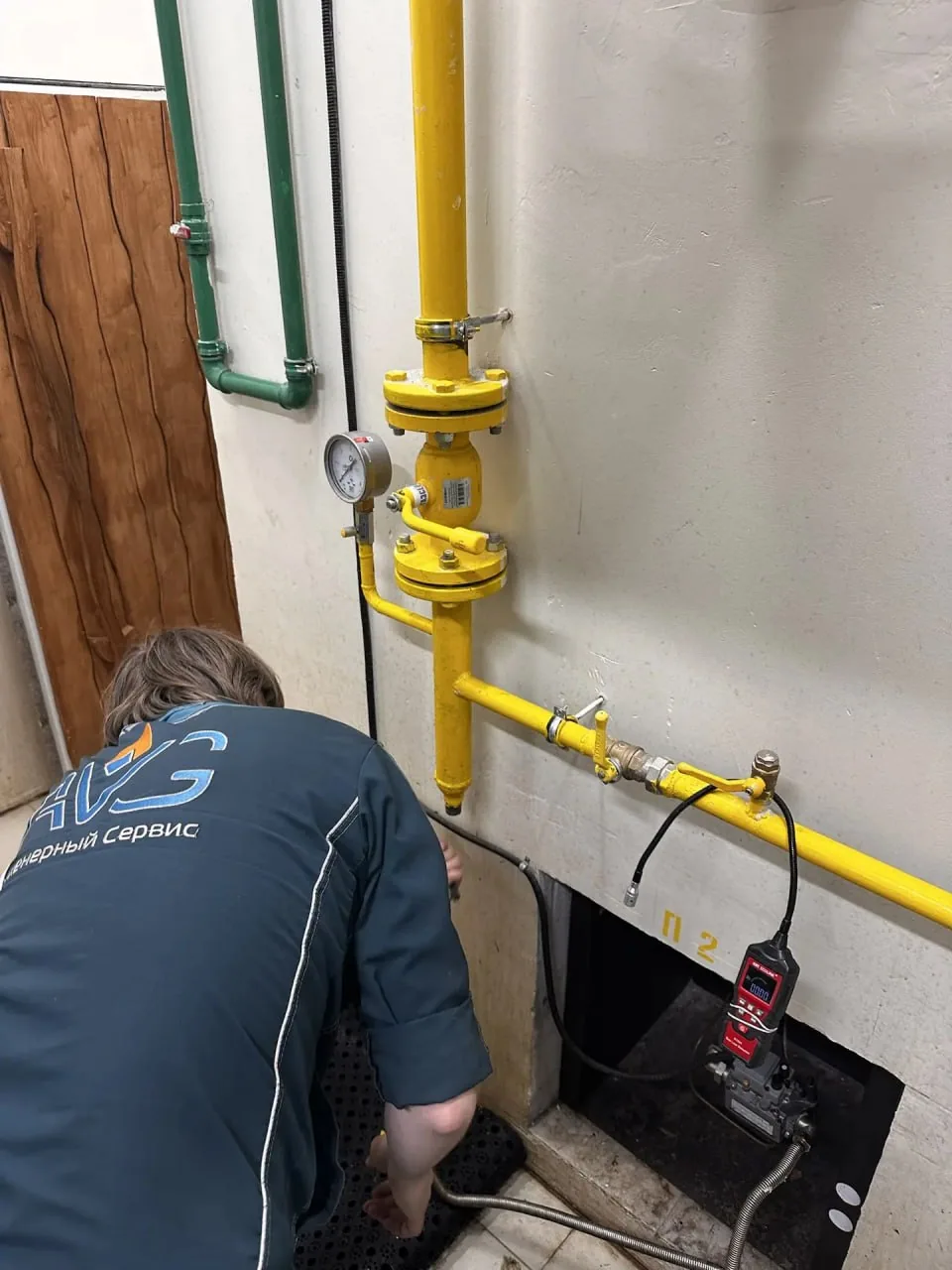

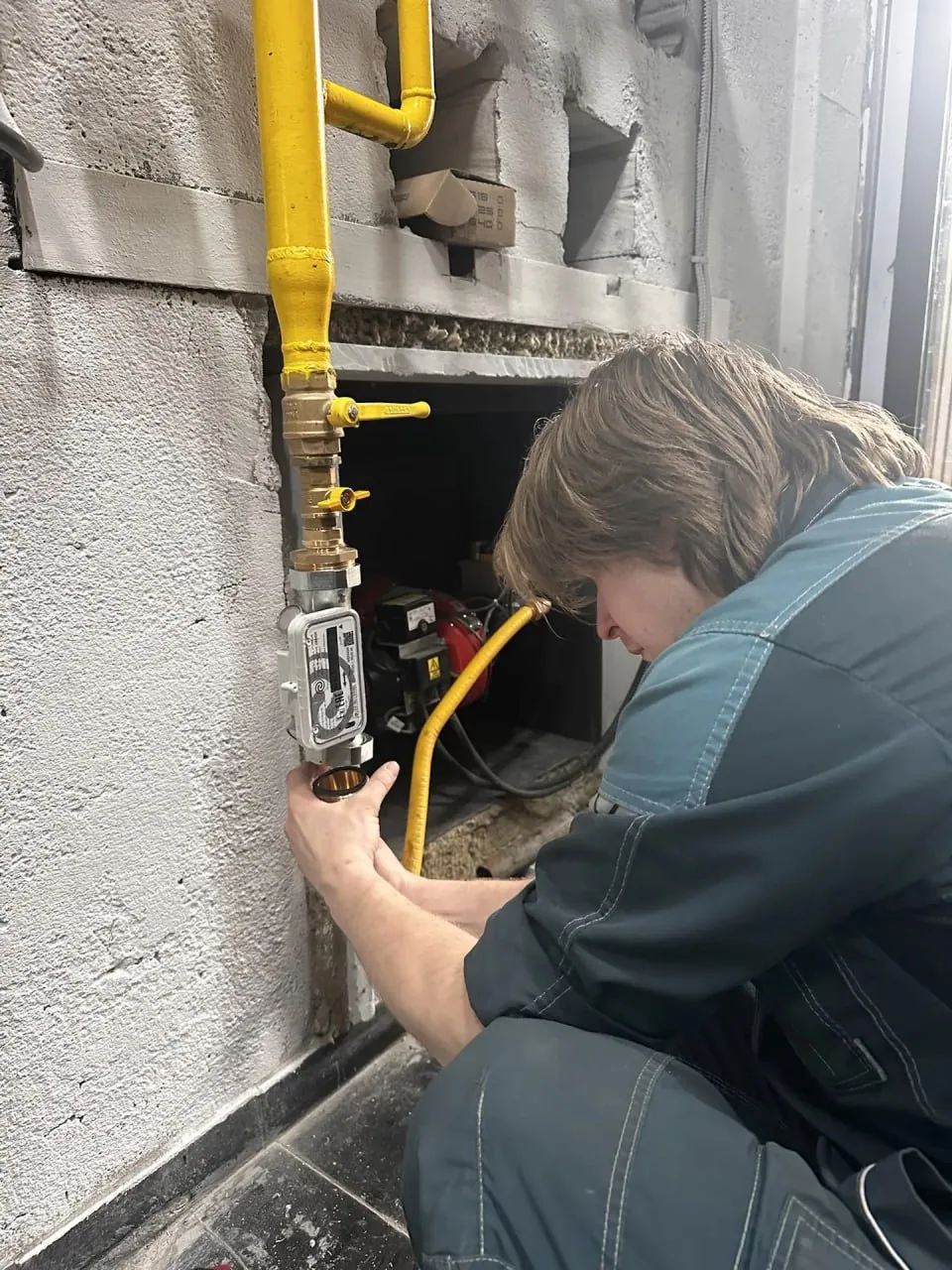

  • Работы по газовой рампе: проверка герметичности резьбовых и фланцевых соединений, запорной арматуры, газовых фильтров, ПСК/ПЗК, электромагнитных клапанов, регуляторов давления.
  • Проверка работы двойных электромагнитных клапанов по давлению газа, контроля хода и герметичности отключающих устройств.
  • Проверка перепада давления на фильтрах, при необходимости чистка.
  • Настройка регуляторов давления газа на требуемое выходное давление, проверка устойчивости.
  • Контроль горения: измерение состава продуктов сгорания анализатором дымовых газов на разных нагрузках, оценка избытка воздуха и КПД.
  • Регулировка соотношения газ/воздух (воздушная заслонка, газовый тракт, характеристики модуляции) для минимального CO и устойчивого факела.
  • Проверка устойчивости факела во всём диапазоне нагрузок: отсутствие отрыва/отдачи пламени, проскока, копчения, рывков при переходе по ступеням.

Выводы и рекомендации

Ежемесячное сервисное обслуживание газовых горелок — это практика управления рисками: оно поддерживает повторяемость розжига, снижает вероятность аварийных остановов и помогает держать горение в расчётных режимах по воздуху и газу. При этом для промышленных котельных важно фиксировать результаты измерений (в том числе по дымовым газам и проверкам клапанов/защит) в эксплуатационной документации — это упрощает анализ трендов и поиск причин, если поведение горелки начнёт меняться.

На что стоит обратить внимание при эксплуатации

  • Соблюдать периодичность обслуживания горелок и газовой рампы: загрязнение и дрейф настроек чаще проявляются постепенно, а не одномоментной «поломкой».
  • После любых вмешательств в газовый тракт или воздушный канал подтверждать качество горения по анализатору дымовых газов и проверять устойчивость факела на нагрузках.
  • Регулярно контролировать вибрацию/шум вентилятора и состояние электродвигателя: механическая часть влияет на расход воздуха и стабильность розжига.
  • Не игнорировать единичные блокировки по пламени или давлению газа: даже редкие срабатывания защит — повод для внеплановой проверки датчиков, клапанов и герметичности.
  • Вести журнал параметров и замечаний (по возможности): повторяемость настроек и история изменений упрощают диагностику газового оборудования.

Итог. На объекте в Одинцовском районе выполнено регламентное ежемесячное ТО газовых горелок котельной 2,2 МВт: осмотр, проверка герметичности и цепей безопасности, обслуживание узлов горелки и газовой рампы, контроль и настройка горения на разных нагрузках.
